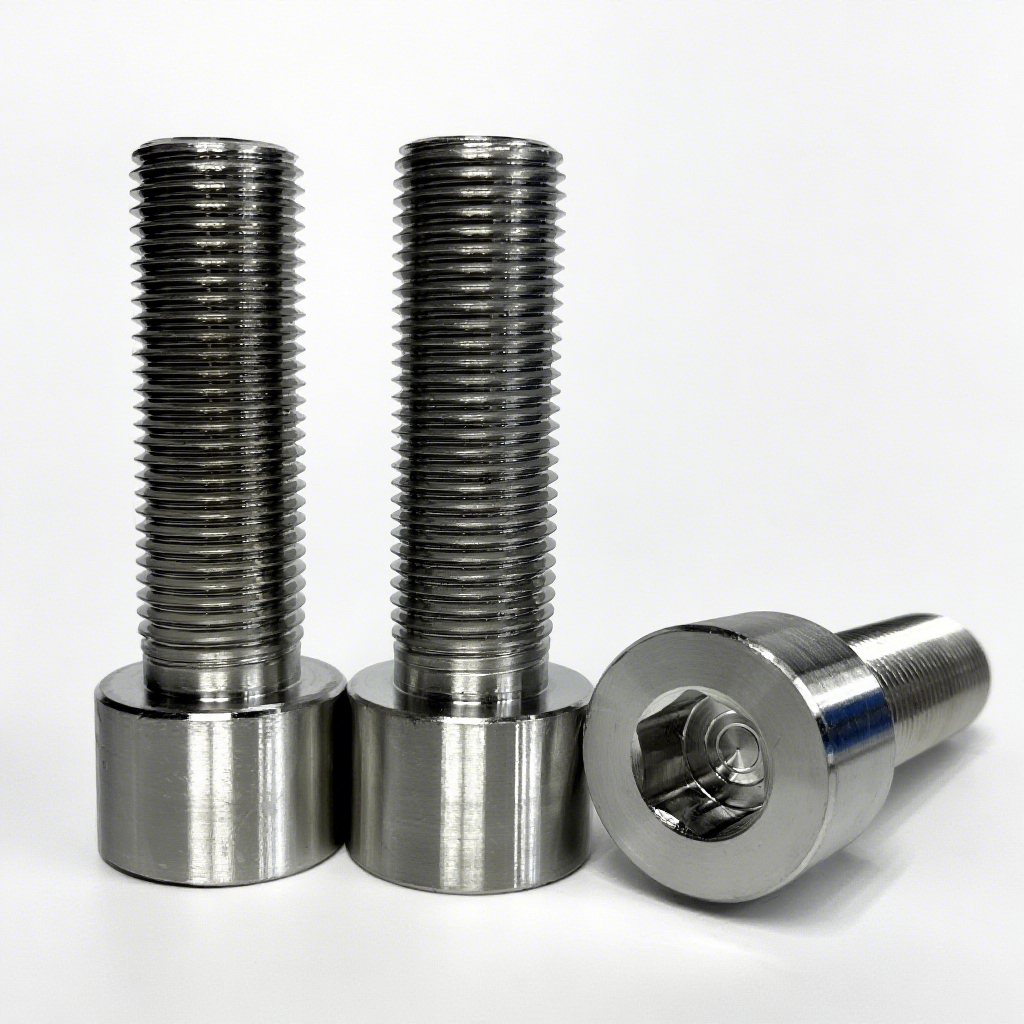

Incoloy800/800H/800HT
Chengxin
| Incoloy800/800H/800HT (UNS N08800/UNS N08810/UNS N08811) | ||
| 化成分 | NI:30-35 | Cr:19-23 |
| Fe:余量 | Mn≤1.5 | |
| Cu≤0.75 | S≤0.015 | |
| Si≤1.0 | Al:0.15-0.60 | |
| Ti:0.15-0.60 | ||
| 熔点℃ | 1350-1400 | |
| 密度g/cm3 | 8 | |
| 执行标准 | ASTM:B409 | AMS:5871 |
| 应用领域 | 硝酸冷凝器、蒸汽加热管、加热元件管 | |
参数：
类别:六角螺栓
头型:外六角螺纹
公差:6G
材料:Incoloy800/800H/800HT
性能等级:8.8
螺纹规格:M6~M100
头部对边长度:10-120(mm)
头部厚度:6.6-60(mm)
总长度:30~800(mm)
| 合金 | 适用温度 | 典型螺栓场景 | 核心优势 | 失效风险点 |
|---|---|---|---|---|
| 800 | ≤650℃ | 普通换热器螺栓、非承压设备连接 | 易加工（细晶）、成本低（≈60 元 /kg） | 700℃以上蠕变松弛超 10%（禁用于主蒸汽系统） |
| 800H | 650~800℃ | 电站主蒸汽管道螺栓（如 M42×4）、核电堆内支撑螺栓 | 粗晶抗蠕变（800℃ 1000h 断裂强度 12MPa） | 长期服役后碳化物析出导致脆化（需控 C=0.05~0.10%） |
| 800HT | 800~950℃ | 乙烯裂解炉吊架螺栓、超超临界机组高温螺栓 | 超纯 + Al-Ti 强化（900℃蠕变强度比 800H 高 50%） | S>0.015% 易引发应力腐蚀开裂（需双真空熔炼） |
ASME 认证关键：800HT 螺栓需满足Case 1325（高温部件用，强制要求 Al+Ti≥0.85%，S≤0.015%），800H 对应 Case 1751（C≥0.04%）。
| 性能指标 | 800 螺栓 | 800H 螺栓 | 800HT 螺栓 | 测试标准 |
|---|---|---|---|---|
| 室温硬度 | HB 130~170 | HB 140~180 | HB 160~200 | ASTM E18（需控≤220HB 防脆断） |
| 700℃应力松弛 | 1000h 松弛率 18% | 1000h 松弛率 8% | 1000h 松弛率 5% | GB/T 13639（电站螺栓关键指标） |
| 螺纹抗咬合性 | 优（细晶易成型） | 中（粗晶需涂 MoS₂） | 差（需 Ni 基镀层） | ISO 16047（模拟装配测试） |
| 典型寿命 | ≤5 万小时（650℃） | 10 万小时（800℃） | 15 万小时（900℃） | 电厂检修实测数据 |
800H/HT 必须粗晶（ASTM 5~6 级），若误用 800 的细晶（ASTM 7~8 级），高温下晶粒长大导致塑性下降 50%（某石化项目螺栓断裂主因）。
控制工艺：固溶时 1050~1100℃保温 4h（800H）或 1100~1150℃（800HT），空冷而非水冷。
螺栓螺纹区脱碳层＞0.1mm 时，硬度下降 HB30，导致预紧力不足。
解决方案：氮气保护加热（露点≤-40℃），或采用剥皮棒材（预留 0.5mm 加工量）。
800HT 螺栓若 Al+Ti＜0.85%（如某国产料实测 0.62%），900℃持久强度仅 12MPa（标准值 18MPa）。
验证方法：每炉取 3 个螺纹截面做 EDS 扫描，Al+Ti 波动≤±0.05%。
850℃以上必须选 800HT（如沙特阿美某项目用 800H 螺栓，1 年因蠕变伸长超 3% 失效）。
700~800℃可选 800H，但需附加高温持久试验（合同注明：800℃、100MPa 应力下≥1000h 不断裂）。
M＞56mm 的大螺栓优先选 800HT（大尺寸 800H 心部易出现混晶）。
美标 B16.5 法兰配套螺栓推荐 800HT（ASME BPVC VIII-2 强制要求）。
东北特钢 GH1180（需定制 Al+Ti=0.9~1.1%），价格≈75 元 /kg（比进口 800HT 便宜 25%）。
拒绝 “800H 改” 材料（某钢厂用 800 成分 + 渗碳冒充 800H，C 实测 0.12% 导致氢脆）。
| 牌号 | 单重（kg） | 材料价（元） | 加工费（元） | 总单价（元） | 寿命（万小时） |
|---|---|---|---|---|---|
| 800 | 2.8 | 168 | 80 | 248 | ≤5 |
| 800H | 2.8 | 196 | 120 | 316 | 10 |
| 800HT | 2.8 | 238 | 150 | 388 | 15 |
| 行业 | 设备名称 | 螺栓规格 | 推荐牌号 | 特殊要求 |
|---|---|---|---|---|
| 火电 | 超临界机组主蒸汽管道 | M48×4×300mm | 800HT | ASME Case 1325 认证，晶粒度 5 级 |
| 核电 | 压力容器人孔螺栓 | M56×5×400mm | 800H | RCC-M M3105，100% 超声探伤 |
| 炼化 | 乙烯裂解炉管吊架 | M36×3.5×150mm | 800HT | 表面 Ni-P 镀层（防 H₂S 腐蚀） |
| 新能源 | 光热发电熔盐阀螺栓 | M24×2×100mm | 800H | 900℃下应力松弛≤6%（第三方测试） |
800HT：900℃以上、高应力场景（必查 Al+Ti≥0.85%，S≤0.015%）；
800H：700~800℃主流选择（晶粒度 ASTM 5 级，C≥0.05%）；
禁选 800：650℃以上螺栓（除非设计寿命＜3 年）。
