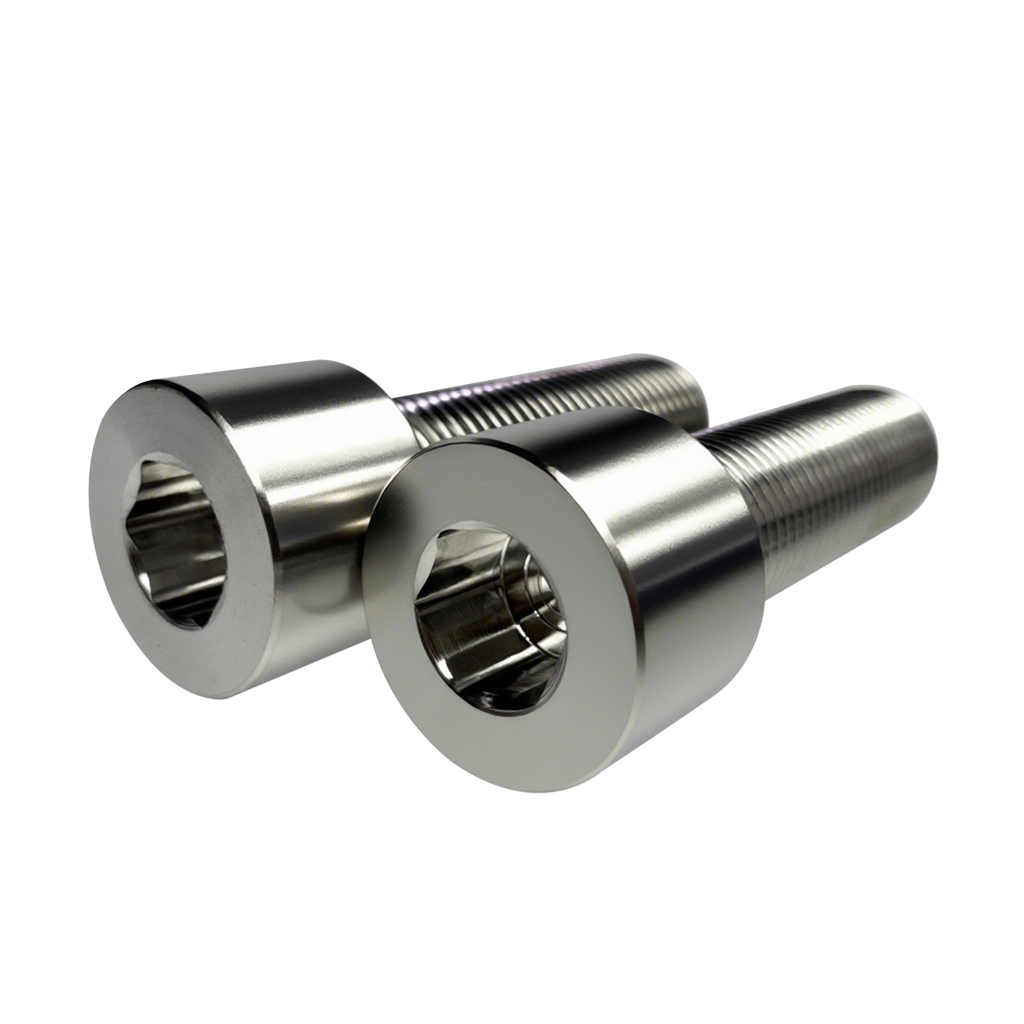

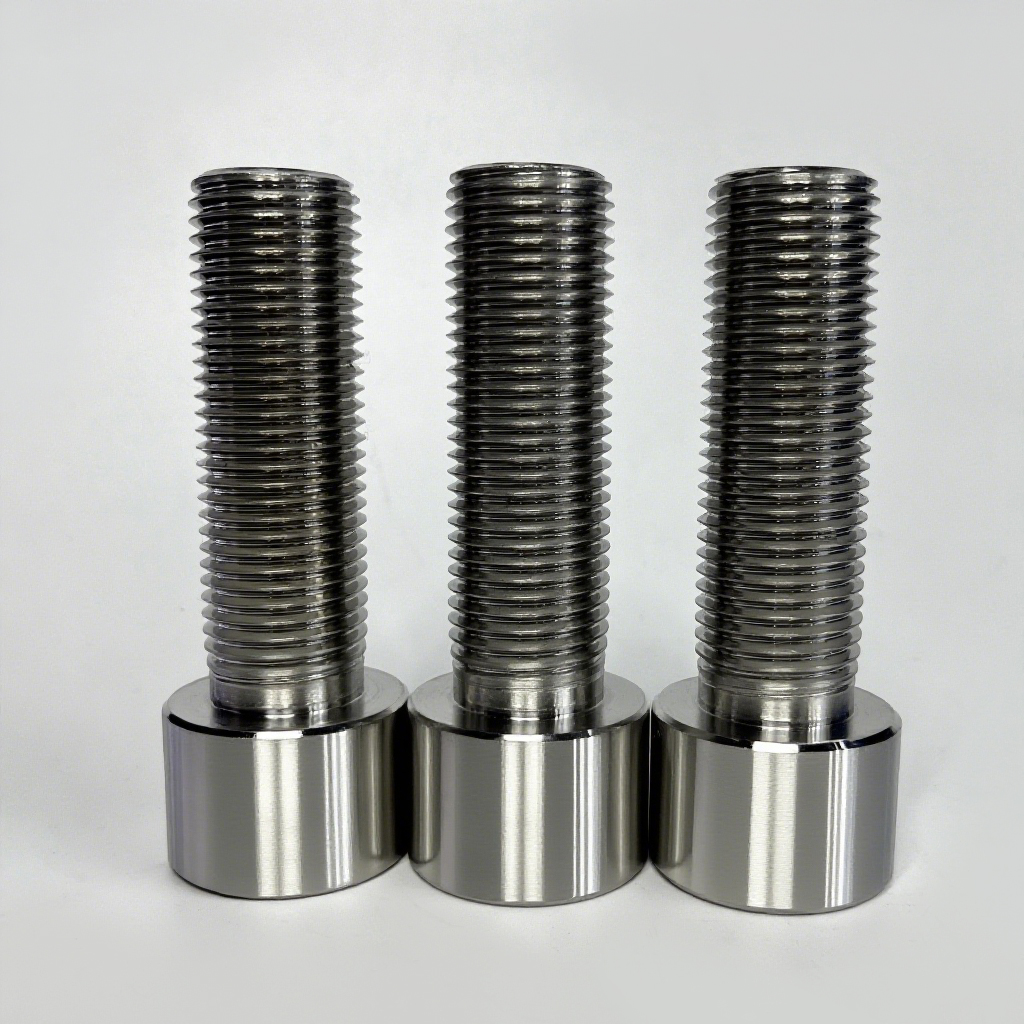

Hastelloy C-4 螺栓 UNS N06455 / 2.4610 / NS335 / NiMo16Cr16Ti

1. 化学成分优化（ASTM B574 棒材标准）：

• 低碳（C≤0.01%）：杜绝焊接 / 冷加工时碳化物析出，避免螺纹根部晶间腐蚀；

• 钛稳定化（Ti≤0.7%）：固定碳元素，提升长期高温（＞400℃）抗老化能力（优于 C-276 螺栓）；

• 低铁（Fe≤3%）：减少 σ 相析出，防止螺栓脆性化（适用于 200-600℃循环工况）。

2. 机械性能（室温）：

• 抗拉强度≥785MPa（优于 A4-80 不锈钢螺栓的 800MPa）；

• 屈服强度≥365MPa，延伸率≥55%，抗冲击韧性优异（-200℃至 400℃温域稳定）；

• 硬度 HRC 22-28（冷加工后可达 HRC 30-35，需固溶处理消除应力）。

3. 耐蚀核心：

• 抗 Cl⁻应力腐蚀：在湿氯（50℃，Cl⁻＞1000ppm）中寿命是 316L 螺栓的 10 倍以上；

• 耐混酸腐蚀：耐 65% 硫酸 + 10% 盐酸（80℃），优于哈氏 C-276 螺栓（钼含量更高但易 σ 相脆化）；

• 抗硫化物应力开裂（SSC）：满足 NACE MR0175 标准，适用于含 H₂S 油气环境。

二、螺栓设计：从规格到工艺的细节把控

1. 标准与类型：

• 六角头螺栓（M6-M100）：法兰连接主力，头部厚度≥0.75D（防过载变形）；

• 双头螺柱（L=20-2000mm）：反应器密封专用，两端螺纹长度≥1.5D（防松动）；

• 全螺纹螺栓：腐蚀性介质中避免缝隙腐蚀，表面粗糙度 Ra≤3.2μm。

• 国际标准：ASTM F467（镍基合金螺栓）、ISO 4014（六角头螺栓），螺纹符合 UNC/UNF 或 ISO 68-1；

• 常用类型：

2. 制造工艺：

• 热镦成型：1100℃热锻制头，避免冷加工硬化（减少应力集中风险）；

• 螺纹加工：数控车削或滚丝，小径留 0.1-0.2mm 余量，固溶处理（1080℃水冷）后精磨；

• 表面处理：可选电解抛光（Ra≤0.8μm，减少腐蚀微电池）或 PTFE 涂层（耐粘滞介质）。

3. 关键指标：

• 氢脆控制：酸洗 / 电镀后需 200℃去氢 4h（满足 NACE TM0177 要求）；

• 探伤检测：100% 超声波探伤（ASTM E213），螺纹根部无裂纹（螺栓失效高发区）。

三、典型应用：替代不锈钢螺栓的必选场景

1. 化工反应釜：

• 场景：盐酸合成釜法兰（Cl⁻＞5000ppm，80℃），传统 316L 螺栓 6 个月断裂；

• 方案：C-4 双头螺柱（M30×300），配合镍基垫片，寿命超 5 年（案例：某氯碱厂）。

2. 烟气脱硫（FGD）吸收塔：

• 痛点：喷淋层支架螺栓受 “Cl⁻（20000ppm）+SO₂+ 水汽” 腐蚀，317L 螺栓年腐蚀率 2mm；

• 优势：C-4 全螺纹螺栓（M20×150），表面抛光，抗缝隙腐蚀，寿命提升至 8 年。

3. 含硫油气管道：

• 挑战：H₂S 分压＞0.0003MPa 时，普通镍基螺栓易 SSC；

• 设计：C-4 螺栓（硬度≤HRC 28），符合 NACE MR0175，用于井口法兰（-40℃至 150℃）。

4. 核化工设备：

• 需求：硝酸铀酰溶液（65℃）中螺栓抗晶间腐蚀，且低磁导率（μ≤1.02）；

• 选择：C-4 精密螺栓（M12×60），固溶态无磁性，满足核级清洁度（表面铁污染＜100ppm）。

四、选型与使用建议

1. 替代优先级：

• ★★★★★ 湿氯、混酸、含硫环境 必须 用 C-4，避免不锈钢 / 普通镍基螺栓猝死；

• ★★★☆☆ 高温（＞300℃）、高应力场景（如压力容器），优先 C-4（抗 σ 相优于 C-276）；

• ★☆☆☆☆ 淡水或干燥环境，成本敏感场景，可考虑 316L（C-4 成本约为其 8-12 倍）。

2. 安装注意：

• 扭矩控制：按 ASTM F911 标准，预紧力≤70% 屈服强度（防过载断裂）；

• 配对螺母：建议同材质 C-4 螺母，避免异材电偶腐蚀；

• 润滑要求：高温用二硫化钼（＜400℃），强腐蚀用全氟醚脂（如 Fomblin）。

3. 认证与检测：

• 每批次提供EN 10204 3.1 证书，含超声波探伤报告；

• 关键项目要求晶间腐蚀试验（ASTM A262 Practice E），确保钛稳定化效果。

总结：螺栓虽小，生死攸关
